AWD 伺服器機櫃

AWD 19"專用機櫃系列是依據ANSI/EIA RS-310-C/D的標準製造,通過UL、CE認證、主結構經第三公證單位認證耐壓2500KGW 以上並通過雙震動測試MIL-STD-167/MIL-STD-810F認證及地震測試GR63-Zone4認證。本公司已完成ISO 9001國際品質檢驗認 證,能提供客戶全系列產品及更優質的品質保障與售後服務。

※照片和圖片僅供參考,請以實際產品為準。

42u機櫃, 41u機櫃
  • 主體結構
    1.採用高強度輕質量之鋁合金擠型鋁柱【材質:AL6063T5】及一體 成形強化圓弧之鋁壓鑄三向接頭【材質:ADC12】緊密組合,並在 XYZ三軸以M5內六角螺絲及不鏽鋼鐵條連結成三個軸向,以強化 整體抗震功能,外銷或遠距離運送時,可將整體結構分解包裝,使 用者可自行DIY組裝,組裝容易,以達降低運輸的費用成本。
  • 活動方孔鋁柱
    2.【材質:為鋁擠型材AL6063T5】表面以陽極處理可防止靜電干 擾,採三段曲折斷面設計,依據國際標準ANSI/EIA RS-310-C/D規 範製造,可配合世界各國不同廠牌之伺服器主機滑軌附件上架使 用,正面每1U精確沖壓分隔,網印RMU數標記,以方便設備準確 定位。
  • 定位方孔軌柱
    3.【材質:為鋁擠型材AL6063T5】,採加強型四段曲折斷面及前後 移動式設計,可依設備實際深淺分段調整方孔活動。※高度35U(含 以上);深度90cm(含以上)裝置6支/每台。高度35U(含以下);深度 90cm(含以下)裝置4支/每台。
  • 上框
    4. 標準配備於上蓋板安裝靜音散熱風扇2只, 並加裝防護裝置,以達良好散熱及防落塵功 能。(可依需求加購風扇數量並調整安裝位 置)
  • 下框
    5. 機櫃下框裝置三段式蓋板,可依電纜不同方 式進出調整進出現孔,下方安裝可拆式高承 載2.5"活動煞車輪及4"地平調整螺絲,可方便 調整機櫃水準達到機櫃穩固。
  • 前後門組
    6.採組合鋁框四面包覆式單開門設計,【材 質:為鋁擠型材AL6063T5】、結構紮實不變 形,門板可選擇壓克力門板或散熱網孔板組 合,並附裝置一體成形之崁入隱藏式門鎖含 把手,美觀且安全,活動門轉軸設計為彈簧 插銷,無須使用工具即可快速將門旋軸上方 之彈簧插栓下拉即可安裝拆卸,並可依環境 需求任意修改為左開啟或右開啟。
  • 可拆式側板
    7.採無螺絲一體成形扣件式設計,無須使用任 何工具即可方便拆卸,為增強結構側板內部 點焊接補強條。(可依需求選購加裝圓鎖)
  • 掛鉤式加寬延伸聯結片
    8.配合儀器線路使用空間,機箱寬度加寬至 800MM內部設備方孔活動柱則利用掛鉤 式延伸聯結片結合,內徑寬度仍然維持在 19"(483mm),以利儀器上架,機櫃左右兩 側可隨需求加裝垂直理線槽,以達到設備線 路方便整線,力求美觀。掛鉤式延伸聯結片 【材質:為鋁擠型材AL6063T5】,相較於一 般鐵板製做的聯結片,強度更強,且鋁擠型 延伸聯結片採用模組化掛鉤式設計,緊密與 定位方孔軌柱結合,使設備不易晃動。

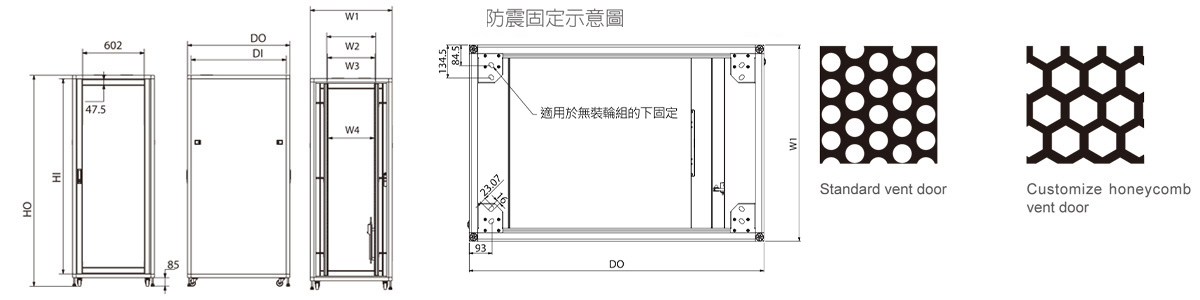

  • 防震固定片
    9.機櫃底部裝置有防震固定片可透過3"螺桿(含) 以上及固定角鐵或C型鋼與大樓樓板固定聯結 防止機櫃傾倒。下方加裝剎車輪防止儀器架 滑動及地平螺絲可自行調整水平。(可選購加 裝防傾安定腳)
  • 電源供應
    10.採標準3孔8只式插座,電壓可選擇為110V 或220V,且具電源開啟指示燈、15A突波 保護裝置,電源線耐壓125V~225V,耐溫 -20℃~75℃、線長1.8米,並通過UL認證。( 可依需求選購特殊規格電源)
  • 機櫃表面處理
    11.機櫃經水洗及鉻酸皮膜處理後,採用熱硬化 粉體塗裝,可防止生鏽氧化及刮傷、脫漆以 延長鋁材壽命,烤漆粉料皆採用通過SGS公 證單位認證,符合ROHS綠色環保要求。機 櫃標準顏色為乳白色或黑色(可依需求選購製 作特殊色)



型號高度
U數
外深
DO
內深
DI
參考重量
KG
總高
HO
內高
HI
AWD-35-62 35U 620 550 77 1749 1556
AWD-35-77 35U 770 700 85 1749 1556
AWD-35-90 35U 900 830 92 1749 1556
AWD-41-62 41U 620 550 84 2016 1823
AWD-41-77 41U 770 700 93 2016 1823
AWD-41-90 41U 900 830 98 2016 1823
AWD-41-100 41U 1000 930 104 2016 1823
AWD-41-110 41U 1100 1030 108 2016 1823
AWD-42-62 42U 620 550 80 2060 1867
AWD-42-77 42U 770 700 90 2060 1867
AWD-42-90 42U 900 830 98 2060 1867
AWD-42-100 42U 1000 930 106 2060 1867
AWD-42-110 42U 1100 1030 111 2060 1867
AWD-42-120 42U 1200 1130 117 2060 1867



寬度W1W2W3W4
19" 800 483 465 451
23" 800 584 567 553



※若有其它尺寸需求,歡迎來電洽詢。
※1U=1.75inchs=44.45mm, 標準單位=公釐
