WD 电脑仪器机柜

WD 19"专用机柜系列是依据ANSI/EIA RS-310-C/D的标准制造,通过UL、CE认证、主结构经第三公证单位认证耐压2500KGW 以上并通过双震动测试MIL-STD-167/MIL-STD-810F认证及地震测试GR63-Zone4认证。本公司已完成ISO 9001国际品质检验认 证,能提供客户全系列产品及更优质的品质保障与售后服务。

※照片和图片仅供参考,请以实际产品为准。

19机柜, 19吋机柜, 标准机柜, 标准机柜规格
  • 主体结构
    1.采用高强度轻质量之铝合金挤型铝柱【材质:AL6063T5】及一体 成形强化圆弧之铝压铸三向接头【材质:ADC12】紧密组合,并在 XYZ三轴以M5内六角螺丝及不锈钢铁条连结成三个轴向,以强化 整体抗震功能,外销或远距离运送时,可将整体结构分解包装,使 用者可自行DIY组装,组装容易,以达降低运输的费用成本。

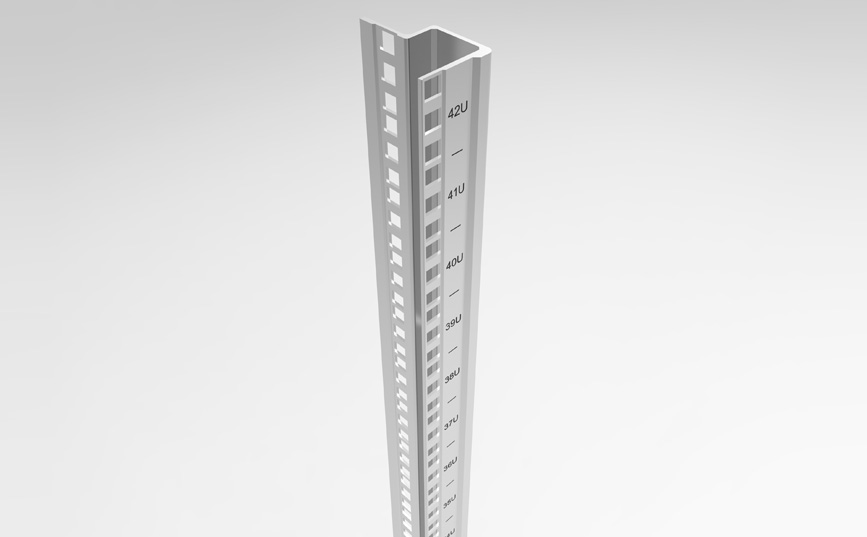

  • 活动方孔铝柱
    2.【材质:为铝挤型材AL6063T5】表面以阳极处理可防止静电干 扰,采三段曲折断面设计,依据国际标准ANSI/EIA RS-310-C/D规 范制造,可配合世界各国不同厂牌之伺服器主机滑轨附件上架使 用,正面每1U精确冲压分隔,网印RMU数标记,以方便设备准确 定位。
  • 定位方孔轨柱
    3.【材质:为铝挤型材AL6063T5】,采加强型四段曲折断面及前后 移动式设计,可依设备实际深浅分段调整方孔活动。※高度35U(含 以上);深度90cm(含以上)装置6支/每台。高度35U(含以下);深度 90cm(含以下)装置4支/每台。
  • 上框
    4. 标准配备于上盖板安装静音散热风扇2只, 并加装防护装置,以达良好散热及防落尘功 能(可依需求加购风扇数量并调整安装位 置)。
  • 下框
    5. 机柜下框装置三段式盖板,可依电缆不同方 式进出调整进出线孔,下方安装可拆式高承 载2.5"活动煞车轮及4"地平调整螺丝,可方便 调整机柜水准达到机柜稳固。
  • 前后门组
    6.采组合铝框四面包覆式单开门设计,【材 质:为铝挤型材AL6063T5】结构扎实不变 形,门板可选择压克力门板或散热网孔板组 合,并附装置一体成形之崁入隐藏式门锁含 把手,活动门转轴设计为弹簧插销,无须使 用工具即可快速将门旋轴上方之弹簧插栓下 拉即可安装拆卸,并可依环境需求任意修改 为左开启或右开启。(可选购六角孔门组整体 散热率可达60%)
  • 可拆式侧板
    7.采无螺丝一体成形扣件式设计,无须使用任 何工具即可方便拆卸,侧板内部加焊补强条 增强结构。(可依需求选购加装圆锁)

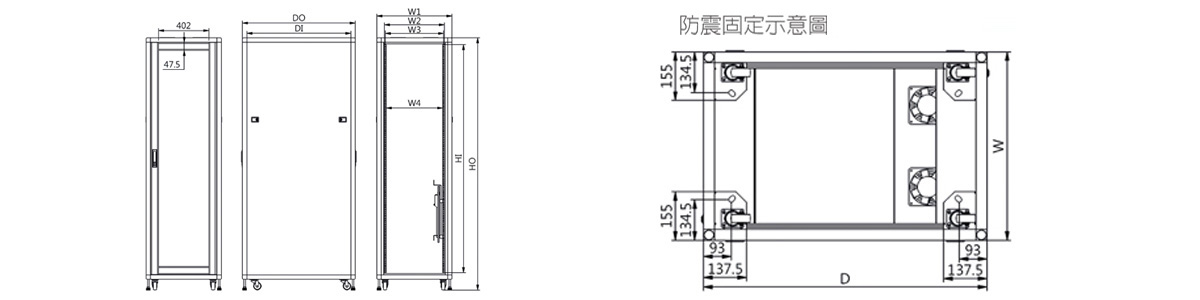

  • 防震固定片
    8.机柜底部装置有防震固定片可透过3"螺杆(含) 以上及固定角铁或C型钢与大楼楼板固定联结 防止机柜倾倒。下方加装刹车轮防止仪器架 滑动及地平螺丝可自行调整水平。(可选购加 装防倾安定脚)
  • 电源供应
    9.采标准3孔8只式插座,电压可选择为110V 或220V,且具电源开启指示灯、15A突波 保护装置,电源线耐压125V~225V,耐温 -20℃~75℃、线长1.8米,并通过UL认证。( 可依需求选购特殊规格电源)
  • 机柜表面处理
    10.机柜经水洗及铬酸皮膜处理后,采用热硬化 粉体涂装,可防止生锈氧化及刮伤、脱漆以 延长铝材寿命,烤漆粉料皆采用通过SGS公 证单位认证,符合ROHS绿色环保要求。机 柜标准颜色为乳白色或黑色(可依需求选购制 作特殊色)



型号高度
U数
外深
DO
内深
DI
参考重量
KG
总高
HO
内高
HI
WD-15-62 15U 620 550 42 860 668
WD-15-77 15U 770 700 50 860 668
WD-15-90 15U 900 830 57 860 668
WD-20-62 20U 620 550 50 1082 889
WD-20-77 20U 770 700 57 1082 889
WD-20-90 20U 900 830 66 1082 889
WD-25-62 25U 620 550 55 1305 1112
WD-25-77 25U 770 700 64 1305 1112
WD-25-90 25U 900 830 73 1305 1112
WD-25-100 25U 1000 930 81 1305 1112
WD-30-62 30U 620 550 62 1527 1334
WD-30-77 30U 770 700 71 1527 1334
WD-30-90 30U 900 830 79 1527 1334
WD-30-100 30U 1000 930 85 1527 1334
WD-35-62 35U 620 550 68 1749 1556
WD-35-77 35U 770 700 77 1749 1556
WD-35-90 35U 900 830 83 1749 1556
WD-35-100 35U 1000 930 88 1749 1556
WD-35-110 35U 1100 1030 99 1749 1556
WD-41-62 41U 620 550 76 2016 1823
WD-41-77 41U 770 700 85 2016 1823
WD-41-90 41U 900 830 90 2016 1823
WD-41-100 41U 1000 930 96 2016 1823
WD-41-110 41U 1100 1030 100 2016 1823
WD-41-120 41U 1200 1130 106 2016 1823
WD-42-62 42U 620 550 77 2060 1867
WD-42-77 42U 770 700 86 2060 1867
WD-42-90 42U 900 830 91 2060 1867
WD-42-100 42U 1000 930 97 2060 1867
WD-42-110 42U 1100 1030 102 2060 1867
WD-42-120 42U 1200 1130 110 2060 1867



宽度W1W2W3W4
19" 600 483 465 451
23" 702 584 567 553



※若有其它尺寸需求,欢迎来电洽询。
※1U=1.75inchs=44.45mm, 标准单位=公厘
