HD 電腦儀器機櫃

HD 19"專用機櫃系列是依據ANSI/EIA RS-310-C/D的標準製造,通過UL、CE認證、主結構經第三公證單位認證耐壓2500KGW以上並通過震動測試MIL-STD-167認證及地震測試GR-63-Zone4認證。本公司已完成ISO 9001國際品質檢驗證明,能提供客戶全系列產品及更優質的品質保障與售後服務。

※照片和圖片僅供參考,請以實際產品為準。

HD 電腦儀器機櫃
  • 主體結構
    1.採用高強度輕質量之鋁合金擠型鋁柱【材質:AL6063T5】及一體 成形強化圓弧之鋁壓鑄三向接頭【材質:ADC12】緊密組合成堅固 之主體,並在XYZ三軸以M5內六角螺絲連結成三個軸向,以達整 體抗震功能,外銷或遠距離運送時,可將整體結構分解包裝,使用 者可自行DIY組裝,組裝容易,以達降低運輸的費用成本。
  • 活動方孔鋁柱
    2.【材質:為鋁擠型材AL6063T5】表面以陽極處理可防止靜電干 擾,採三段曲折斷面設計,依據國際標準ANSI/EIA RS-310-C/D規 範製造,可配合世界各國不同廠牌之伺服器主機滑軌附件上架使 用,正面每1U精確沖壓分隔,網印RMU數標記,以方便設備準確 定位。
  • 定位方孔軌柱
    3.【材質:為鋁擠型材AL6063T5】,採加強型四段曲折斷面及前後 移動式設計,可依設備實際深淺分段調整方孔活動。(※高度35U( 含以上);深度90cm(含以上)裝置6支/每台。高度35U(含以下);深 度90cm(含以下)裝置4支/每台。)
  • 上框
    4.標準配備於上蓋板安裝靜音散熱風扇2只, 並加裝防護裝置,以達良好散熱及防落塵功 能。(可依需求加購風扇數量並調整安裝位 置)
  • 下框
    5. 機櫃下框裝置整片式蓋板,下方安裝可拆式 高承載2.5"活動煞車輪及4"地平調整螺絲,可 方便調整機櫃水準達到機櫃穩固。
  • 前後門組
    6.採組合鋁框四面包覆式單開門設計,【材 質:為鋁擠型材AL6063T5】、結構紮實不 變形,門板可選擇壓克力門或散熱網孔門組 合,並附裝置一體成形之崁入隱藏式門鎖含 把手,活動門轉軸設計為彈簧插銷,無須使 用工具即可快速將門旋軸上方之彈簧插栓下 拉即可安裝拆卸,並可依環境需求任意修改 為左開啟或右開啟。
  • 可拆式側板
    7.採無螺絲一體成形扣件式設計,無須使用任 何工具即可方便拆卸,側板內部加焊補強條 增強結構。(可依需求選購加裝圓鎖)

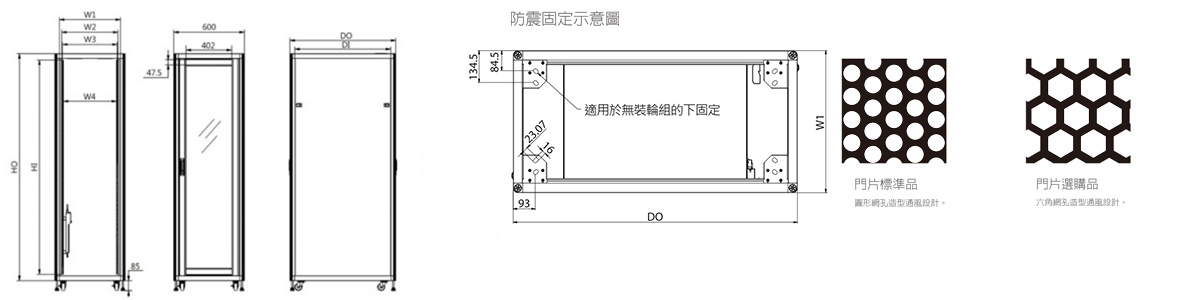

  • 防震固定片
    8.機櫃底部裝置有防震固定片可透過3"螺桿(含) 以上及固定角鐵或C型鋼與大樓樓板固定聯結 防止機櫃傾倒。下方加裝剎車輪防止儀器架 滑動及地平螺絲可自行調整水平。(可選購加 裝防傾安定腳)
  • 電源供應
    9.採標準3孔8只式插座,電壓可選擇為110V或220V,且具電源開啟指示燈、15A突波保護裝置,電源線耐壓125V~225V,耐溫-20℃~75℃、線長1.8米,並通過UL認證。(可依需求選購特殊規格電源)
  • 機櫃表面處理
    10.機櫃經水洗及鉻酸皮膜處理後,採用熱硬化 粉體塗裝,可防止生鏽氧化及刮傷、脫漆以 延長鋁材壽命,烤漆粉料皆採用通過SGS公 證單位認證,符合ROHS綠色環保要求。機 櫃標準顏色為乳白色或黑色(可依需求選購製 作特殊色)



型號高度
U數
外深
DO
內深
DI
參考重量
KG
總高
HO
內高
HI
HD-15-77 15U 770 700  29 860 668
HD-15-90 15U 900 830  34 860 668
HD-20-62 20U 620 550  29 1082 889
HD-20-77 20U 770 700  34 1082 889
HD-20-90 20U 900 830  39 1082 889
HD-25-62 25U 620 550  37 1305 1112
HD-25-77 25U 770 700  41 1305 1112
HD-25-90 25U 900z 830  44 1305 1112
HD-30-62 30U 620 550  41 1527 1334
HD-30-77 30U 770 700  45 1527 1334
HD-30-90 30U 900 830  49 1527 1334
HD-35-62 35U 620 550  45 1749 1556
HD-35-77 35U 770 700  50 1749 1556
HD-35-90 35U 900 830  53 1749 1556
HD-35-100 35U 1000 930  56 1749 1556
HD-35-110 35U 1100 1030  59 1749 1556
HD-41-62 41U 620 550  50 2016 1823
HD-41-77 41U 770 700  56 2016 1823
HD-41-90 41U 900 830  59 2016 1823
HD-41-100 41U 1000 930  63 2016 1823
HD-41-110 41U 1100 1030  66 2016 1823
HD-42-62 42U 620 550  50 2060 1867
HD-42-77 42U 770 700  55 2060 1867
HD-42-90 42U 900 830  60 2060 1867
HD-42-100 42U 1000 930  63 2060 1867
HD-42-110 42U 1100 1030  67 2060 1867
HD-42-120 42U 1200 1130  70 2060 1867
HD-45-90 45U 900 830  63 2194 2001
HD-45-100 45U 1000 930  67 2194 2001
HD-45-110 45U 1100 1030  71 2194 2001



寬度W1W2W3W4
19" 600 482 465 451
23" 702 584 567 553




※若有其它尺寸需求,歡迎來電洽詢。
※1U=1.75inchs=44.45mm, 標準單位=公釐
